 CONSTRUCTION P38 LIGHTNING 1/8

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 9 Mar - 18:10:34

premier essai de fabrication de la verrière.

vu la forme de l'emplacement de celle-ci, je décide de la faire en plusieurs parties. l'idée est de construire le "squelette" et de coller ensuite par l'intérieur les parties transparentes.
[Vous devez être inscrit et connecté pour voir ce lien]

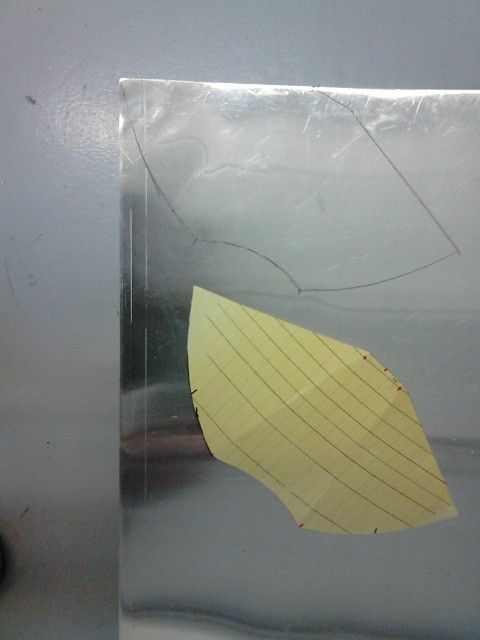

d'abord le parebrise en carton, puis découpé dans de l'alu.

[Vous devez être inscrit et connecté pour voir ce lien]

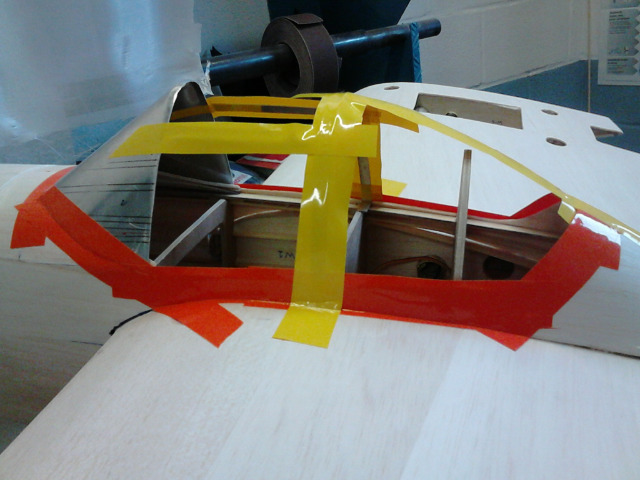

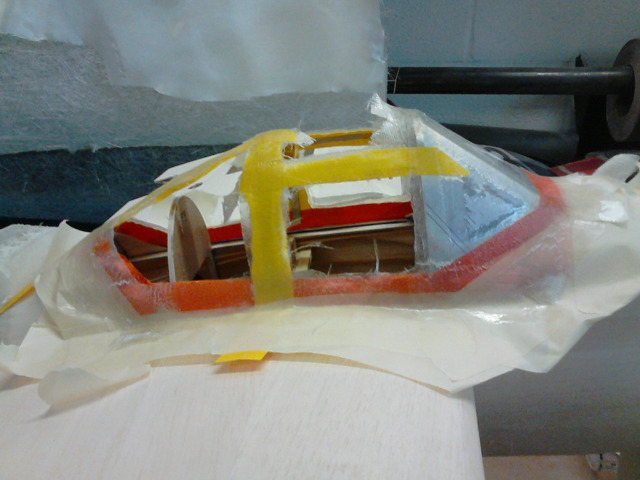

toute la structure est faite en alu et le tout maintenu par du tape vynil.

[Vous devez être inscrit et connecté pour voir ce lien]

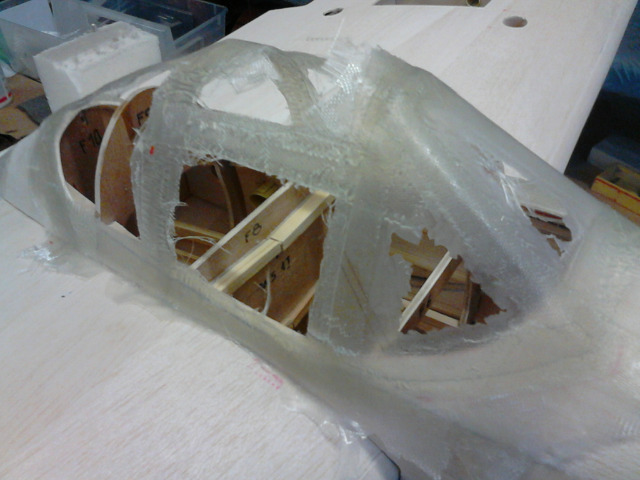

le tout est recouvert avec des languettes de fibre et polyester.

démoulage...
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

ça peut-être une bonne idée, mais je ne suis pas satisfait du résultat... beaucoup d'imperfections, pas assez rigide pour poncer,...

donc je change de technique et je me lance dans la fabrication d'une verrière en pvc.

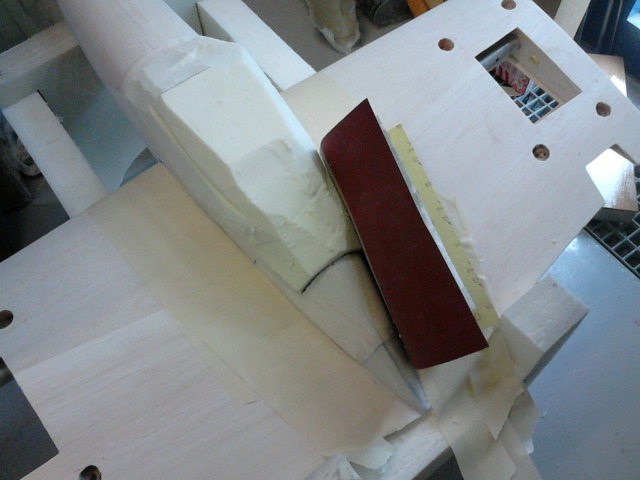

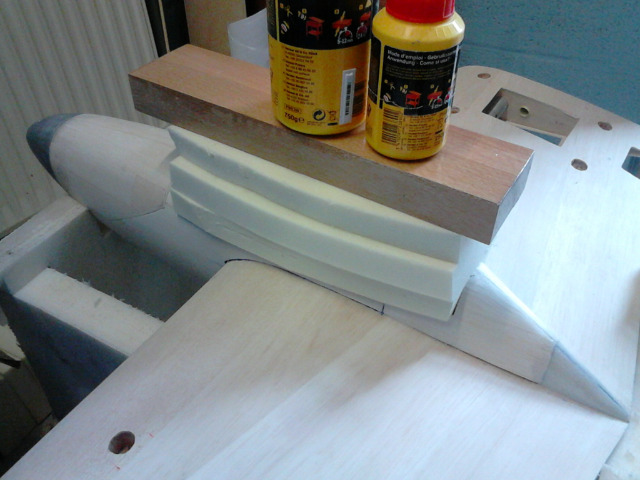

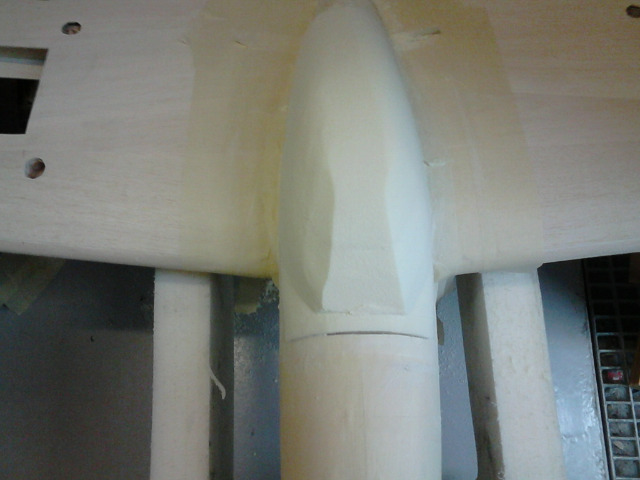

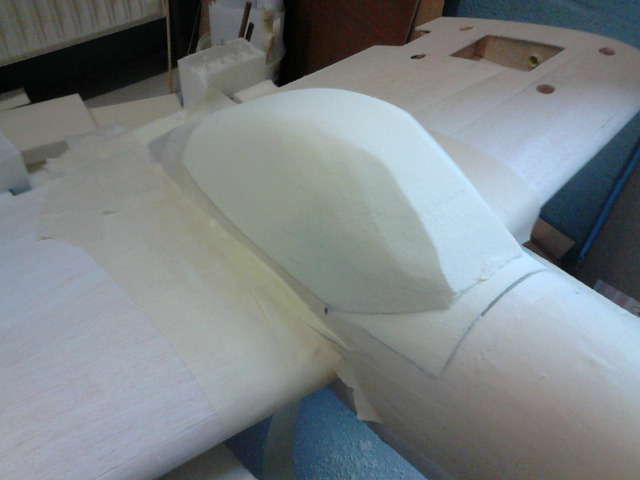

fabrication du moule avec un bloc de mousse poncé et formé à la forme voulue
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

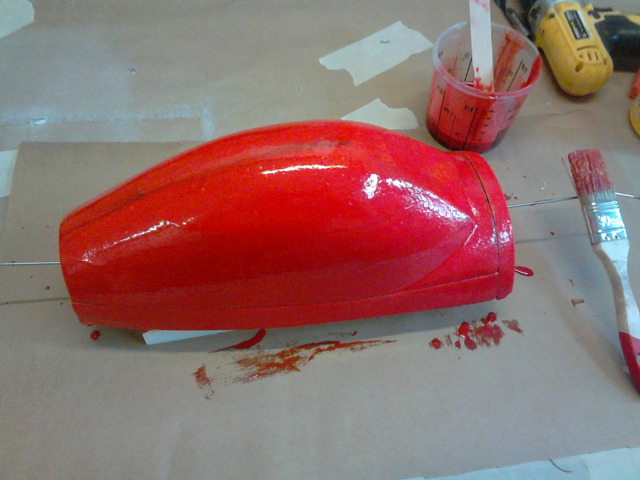

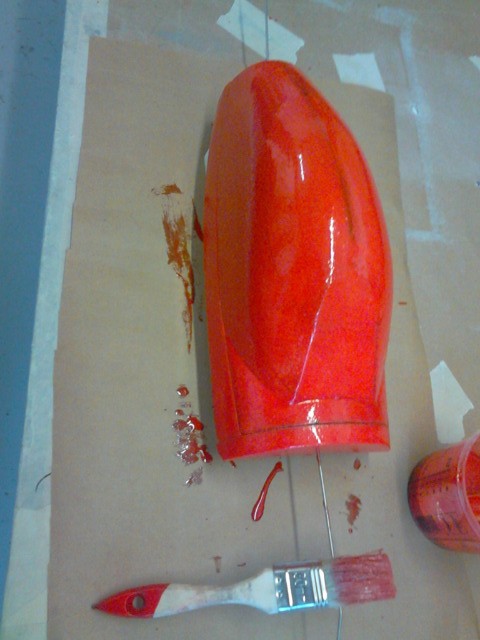

lorsque c'est fini je recouvre de speed coat

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

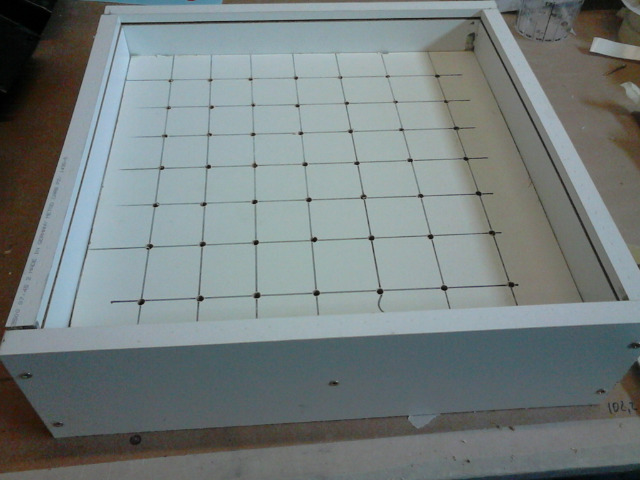

voilà je laisse bien sécher avant de poncer et de la mettre sur la table de moulage que je suis en train de fabriquer

[Vous devez être inscrit et connecté pour voir ce lien]

la suite dans quelques jours...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 9 Mar - 18:18:23

en attendant, j'installe le mécanisme du train avant.
[Vous devez être inscrit et connecté pour voir ce lien]

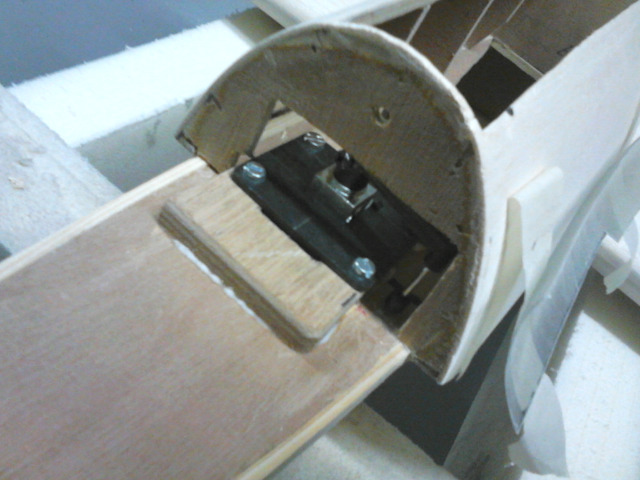

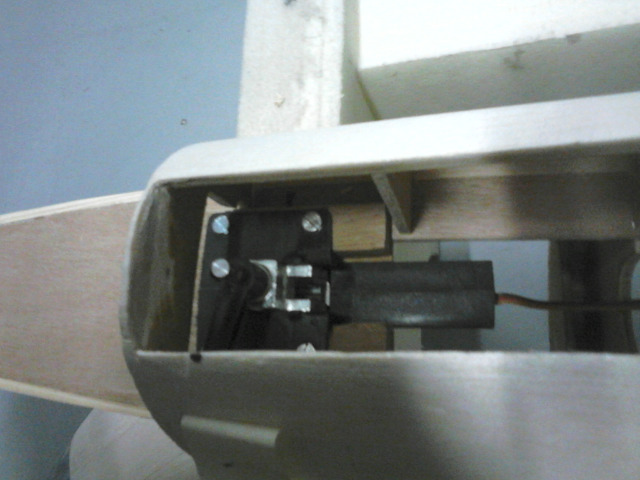

j' ai fabriqué un support en ctp 10mm pour que le mécanisme soit à la bonne hauteur.

[Vous devez être inscrit et connecté pour voir ce lien]

j'ai du agrandir la découpe dans le couple 3 ainsi que dans celui du nez pour que le bras de commande de la roue de nez puisse passer.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud

avatar

Messages : 1256
Points : 1338
Date d'inscription : 05/08/2014
Age : 32
Localisation : moustier sur sambre

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 9 Mar - 19:17:35

Shocked impressionnant tu avance vite bob911 vraiment du superbe boulot j'ai hâte de voir la suite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 9 Mar - 22:18:00

Bravo pour les essais et ta persévérance! Mais au lieu du mousse, le faire en balsa n'aurait il pas été plus facile et plus précis pour le ponçage ? c'est juste une question car je te félicite!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 11 Mar - 9:34:20

Arnaud, ça fait quand même plus de 6 mois que j'ai commencé. A partir de maintenant, ce sera en temps réel car voilà ou je suis arrivé.

Raph, ça aurait pu le faire en balsa également, mais je n'avais pas de bloc assez gros sous la main tandis que le mousse oui. En plus j'utilise les produits que j'ai sous la main, et ceux-ci ne fonctionnent pas bien avec le bois. le speed coat relève les fibres du bois et c'est plus ennuyeux à poncer. mais c'est vrai que  la mousse il faut y aller vraiment doucement pour la mise en forme sous peine de devoir recommencer... il faut arrêter au bon moment!!! car comme je dis toujours," le mieux est l'ennemi du bien!!!" Wink

pfff suis en w-e dans les ardennes, je pourrai pas profiter de cette magnifique météo ce w-e pour voler...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 11 Mar - 10:44:38

C'est pas grave profite des Ardennes sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 16 Mar - 18:03:59

revenons sur la verrière...
[Vous devez être inscrit et connecté pour voir ce lien]

le moule a été peaufiné avec du mastique de carrossier, puis placé sur la table de thermoformage.
j'ai utilisé du pvc 1 mm et l'ai chauffé dans le four à 200° puis sur position grill pendant quelques secondes. lorsque le pvc se retend dans le cadre et vibre au toucher comme une peau de tambour, c'est bon. ou alors vous attendez que ça fume !!! :-) ça marche aussi.

[Vous devez être inscrit et connecté pour voir ce lien]

résultat après 3 essais..., c'est pas trop mal, le pvc était trop épais, j'ai du terminer au décapeur thermique. Le moule a souffert, direction poubelle.... la chaleur du pvc et du décapeur ont occasionné de petites boursoufflures et des fissures dans le moule, comme Raph le disait, vaut mieux faire le moule en bois. Donc ne pas abimer cette verrière!!!

[Vous devez être inscrit et connecté pour voir ce lien]

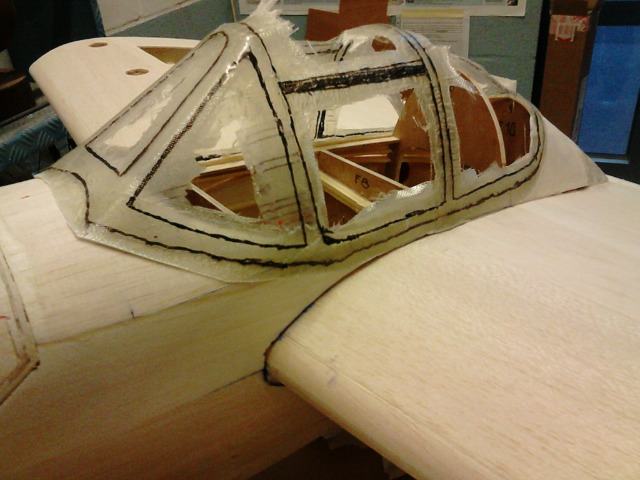

la verrière ajustée sur son armature.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par bob911 le Mar 28 Mar - 20:46:12, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 16 Mar - 21:12:20

Félicitation pour la verrière c'est très bien fait! Pour ce qui est du moule, je ne te l'ai pas dit dans le sens d'expérience personnelle car je n'en ai jamais réalisé, mais plutôt par expérience des membres de mon forum qui on déjà eu beaucoup de mal Wink

Mais bravo à toi et prend soin de ta verrière!!!

Bonne continuation Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Ven 17 Mar - 17:33:26

merci, maintenant que j'ai une bulle, je pense que je vais refaire un moule en silicone à couler. au cas ou... j'ai déjà utilisé cette méthode et ça marche très bien!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 22 Mar - 21:42:13

installation des composants dans le fuselage:

le train avant et la cinématique de la roue de nez. j'ai du modifier le coulisseau de la commande de la roue car la tige guide est trop courte et lorsque le train rentre, ça force sur le servo de la roue de nez.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

montage de la trappe

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 25 Mar - 8:23:50

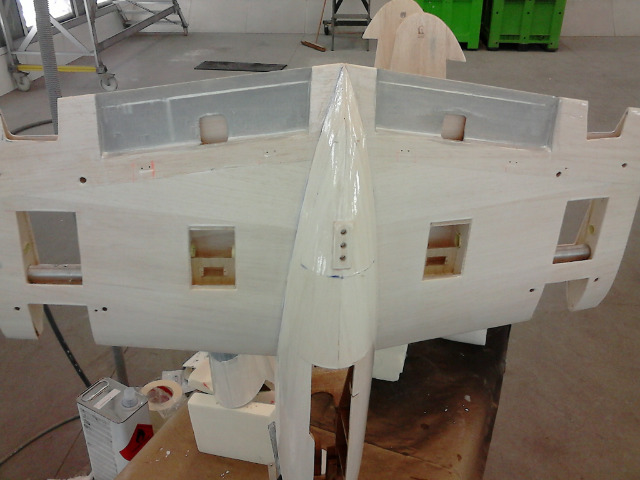

le fuselage et la partie centrale de l'aile sont presque terminée, je les ai enduites de de G8 c'est un verni que j'utilise comme bouche pore et pour assouplir le bois.

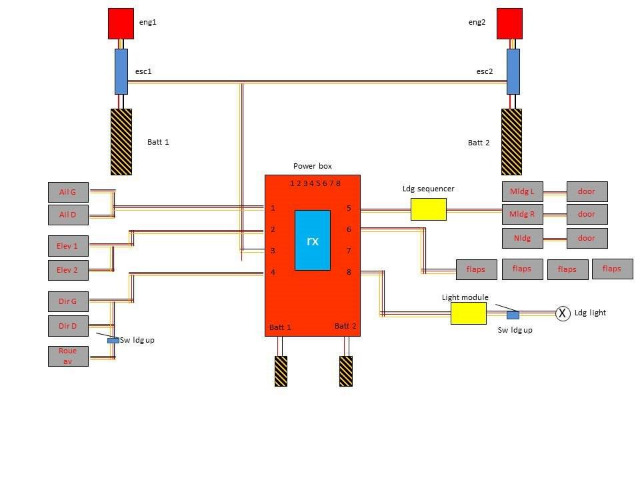

pendant que ça sèche, voici un schéma de la future installation électronique dont la plupart des éléments se trouveront dans cette partie de la cellule.

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rofra
Modérateur


Messages : 984
Points : 1342
Date d'inscription : 03/08/2014
Age : 73
Localisation : HERMETON S/M

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 25 Mar - 8:33:14

On peut dire que l'air des Ardennes t'a fais du bien cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://airef.forumgratuit.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 25 Mar - 14:47:25

ouaip!!! lol, je me suis dopé à la durboise!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 25 Mar - 17:58:24

Avec la Durboyse à mon avis le fuselage n'aurait pas été si droit lol!

Félicitation et bonne continuation Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mar 28 Mar - 20:27:11

haaaa c'est pour ça qu'il a deux fuselages!!!! hips!!! Razz


Dernière édition par bob911 le Mar 28 Mar - 20:58:25, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mar 28 Mar - 20:56:46

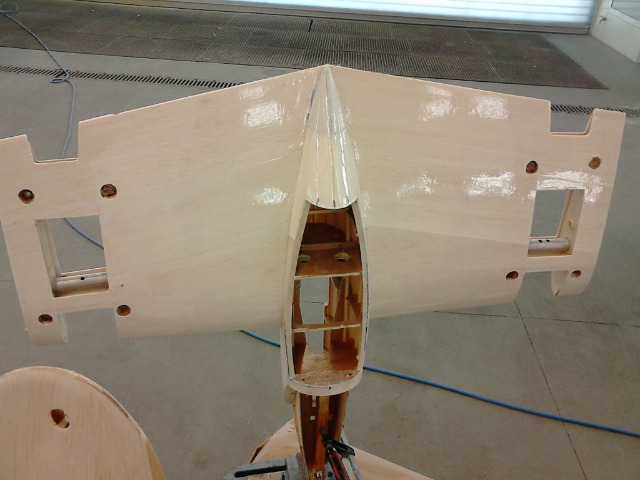

l'aile centrale et le fuselage passés à l'epoxy sont secs.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

la phase de ponçage va commencer....

les ailes et les gouvernes sont imprégnées à leur tour de G8

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 29 Mar - 0:23:10

Tu es motivé l'ami... reste sur ta lancée! Et bravo Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 29 Mar - 8:47:18

oui merci, le plus difficile c'est de mener à terme ce genre de projet... combien sont restés inachevés dans un coin de garage, un grenier....!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 29 Mar - 19:17:05

Courrage, celui là il doit voler!!! cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 1 Avr - 10:22:06

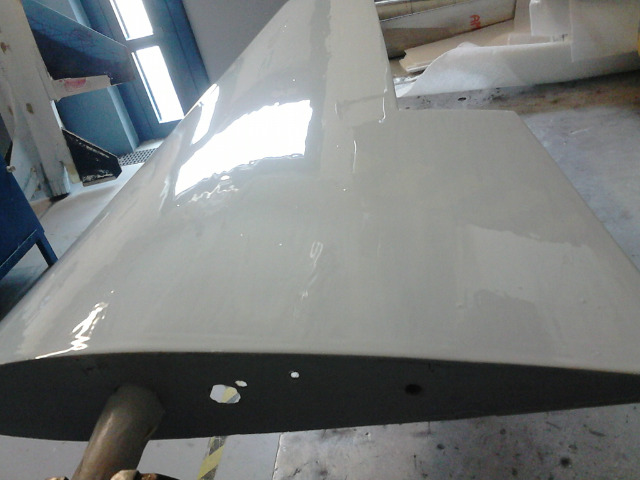

les ailes sont enduites de speed coat à leur tour. ce produit est auto lissant, il comble pas mal de petits défauts, mais il coule extrêmement fort. Il faut donc le lisser régulièrement avec un pinceau jusqu'au moment ou le produit est bien uniformément étalé et procéder par plusieurs fines couches.
la surface est, après séchage, dure, résistante, mais assez difficile à poncer. c'est pourquoi il faut préparer les surfaces au maximum. j'ai expérimenté plusieurs techniques et j'ai retenu celle-ci:
ponçage du balsa au 400gr, application de G8 (verni bois qui va imperméabiliser la surface et "assouplir" le balsa), ponçage au 400gr pour enlever les petites aspérités, et application du speed coat. comme cela il n'y a plus trop de ponçage à faire. c'est plus léger qu'un entoilage à la fibre de verre et aussi résistant au toucher. en cas de crash, c'est pas une fibre de 50 gr au m² qui va sauver le modèle, enfin je pense.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

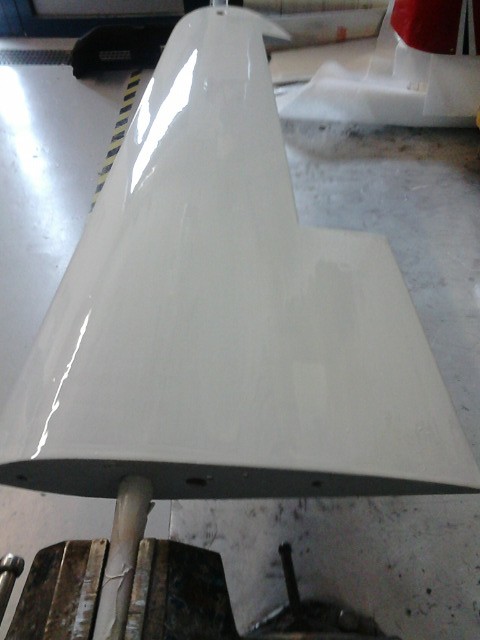

vous pouvez voir le résultat avant le ponçage final. les griffes et petits coups ont disparu la couche fait +- 2/10 de mm. la quantité utilisée pour une aile est de 40 gr....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 1 Avr - 20:27:47

Merci pour les infos et surtout courage pour la suite!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
arnaud

avatar

Messages : 1256
Points : 1338
Date d'inscription : 05/08/2014
Age : 32
Localisation : moustier sur sambre

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mar 4 Avr - 23:05:02

Superbe superbe superbe.....ses vraiment du travail de pro merci pour ses photos bob et courage pour la suite du travail  drunken
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 5 Avr - 18:08:51

merci à vous!! là, je suis dans la phase la moins agréable.... je ponce, j'enduis, je ponce,....le fuselage et l'aile centrale se terminent, demain j'attaque au 600 à l'eau... ainsi déjà une partie de prête pour la peinture. la photo suivra Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud

avatar

Messages : 1256
Points : 1338
Date d'inscription : 05/08/2014
Age : 32
Localisation : moustier sur sambre

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 5 Avr - 18:24:34

Courage bob ses le moment décisif "la finition"Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 162
Points : 182
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Ven 7 Avr - 21:41:24

le ponçage du fuselage et des ailes est terminé. j ai peint les compartiments de la même couleur que le primer utilisé sur les avions. comme il me restait pas mal de peinture dans le pistolet, j'ai mis une fine couche sur la cellule afin de mieux voir les défauts.

[Vous devez être inscrit et connecté pour voir ce lien]

quelques petits défauts à reprendre...

[Vous devez être inscrit et connecté pour voir ce lien]

voilà l'ensemble prêt à peindre

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8

Revenir en haut Aller en bas

CONSTRUCTION P38 LIGHTNING 1/8
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» CONSTRUCTION P38 LIGHTNING 1/8
» Quel(s) métier(s) faire pour travailler dans la construction des attractions
» Choix des fibres et de leur grammage pour la construction?
» La construction du Parc Walt Disney Studios
» Project LighTning... UE

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La passion de l'aéromodélisme  :: Forum :: Construction Perso :: Réalisations des Membres-
Sauter vers:
