 CONSTRUCTION P38 LIGHTNING 1/8

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 18:11:07

bonjour à tous,
alors voilà, suite aux encouragements et la proposition d'autres membres, je vais ici partager avec vous la construction de ce P38

le plan est une adaptation d'un plan ziro... réduit à l'échelle 1/8
l'envergure est de 2m05
construction bois
motorisation électrique
train rentrant électrique E Fli.. avec oléo strut
flaps

[Vous devez être inscrit et connecté pour voir ce lien]

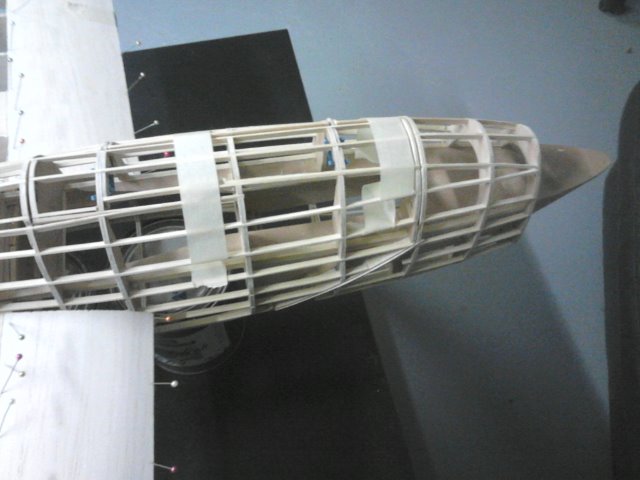

le fuselage central est construit en multiplex 3,6 pour les couples reliés par des baguettes en pin 4X2mm.
le dessus est d'abord monté sur un cadre en longerons de 4x8mm cintrés sur la platine en multiplex du train avant puis retourné pour installer les couples du bas.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 19:32:51

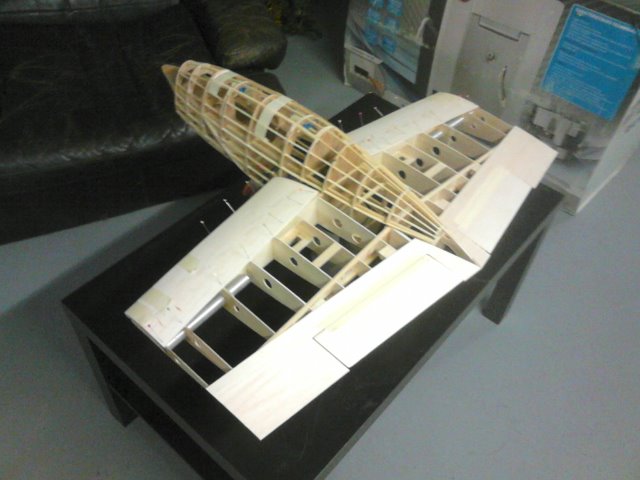

l aile centrale est montée en même temps que le fuselage. elle est composée d'un longeron principal en multiplex de 2mm renforcé au dessus et dessous par des baguettes de 5X10mm. Le longeron est en 2 parties (GetD) et est collé sur un des couples du fuselage renforcé par une clé de 3,6mm qui lui donne son dièdre.
le longeron arrière est construit suivant le même procédé.
[Vous devez être inscrit et connecté pour voir ce lien]

Les nervures sont en balsa 2mm et certaines en multiplex 2mm. celles-ci supportent les tubes des clés d'ailes extérieures et celles à l'extrémité les blocs de bois qui assureront la liaison avec les poutres.
[Vous devez être inscrit et connecté pour voir ce lien]

les platines pour les flaps intérieurs sont installées et les logements de flaps sont faits.
vous pouvez également apercevoir les blocs de balsa surmontés d'une plaque en multiplex 2mm qui recevront les charnières de flaps (charnières décentrées). A l'origine le P38 est équipé de flaps type FOWLER qui augmentent la surface alaire et la courbure de l'aile, mais ce type est difficile à réaliser à cette échelle. et puis il faut veiller au gain de poids....
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 19:57:15

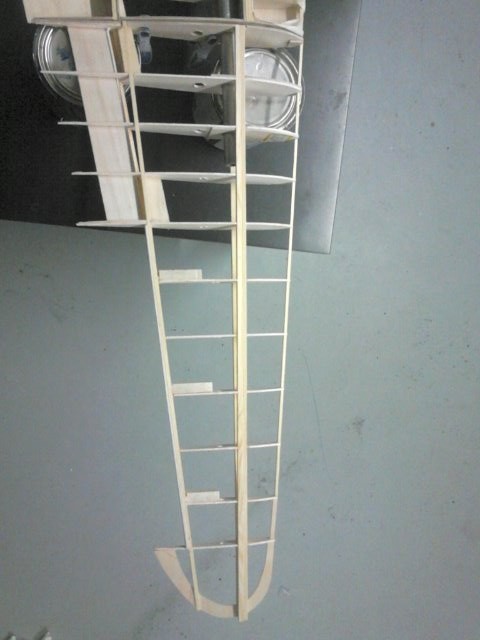

j'attaque ensuite la construction de la structure des ailes extérieures afin de pouvoir installer les tubes (alu) de clés d'aile dans la partie centrale.
[Vous devez être inscrit et connecté pour voir ce lien]

structure de construction conventionnelle similaire à l'aile centrale.
les ailes extérieures sont également équipées de flaps.

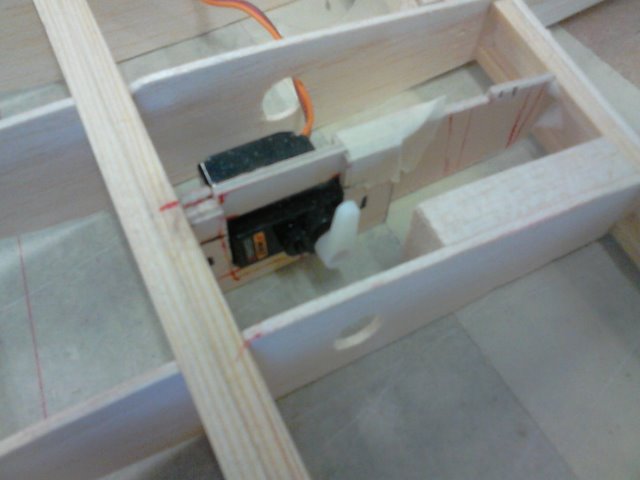

les platines de servo sont disposées verticalement pour gain de place car l'aile est forcément moins épaisse à cet endroit

[Vous devez être inscrit et connecté pour voir ce lien]
compartiment flaps et support de charnières

[Vous devez être inscrit et connecté pour voir ce lien]
platines servo aileron
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 20:14:29

Superbe présentation de ton projet et surtout un travail très soigné, toutes mes félicitations! continue dans se sens et surtout fais nous rêver...

MERCI!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 20:23:14

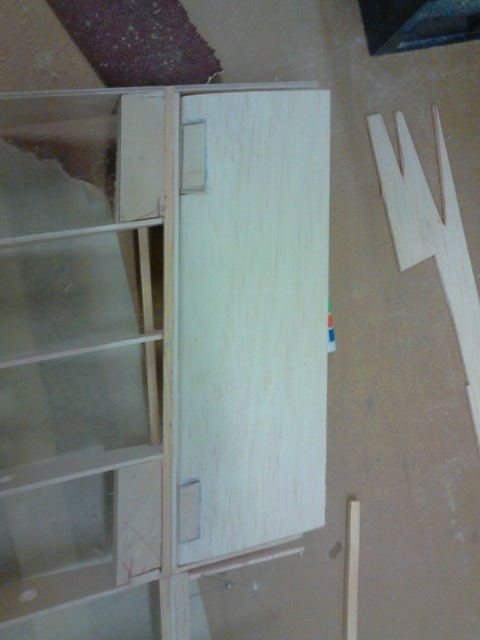

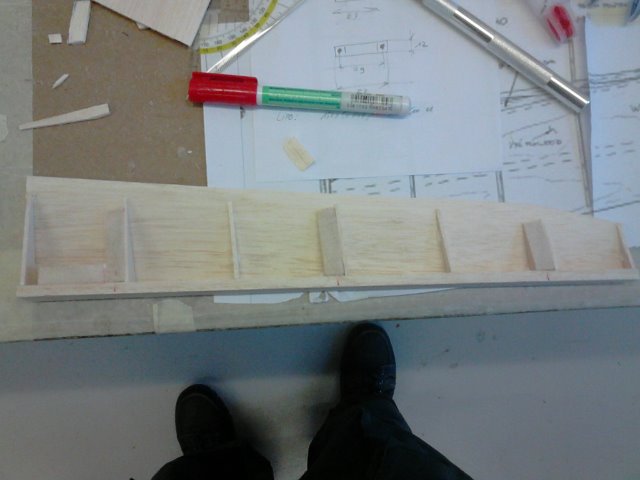

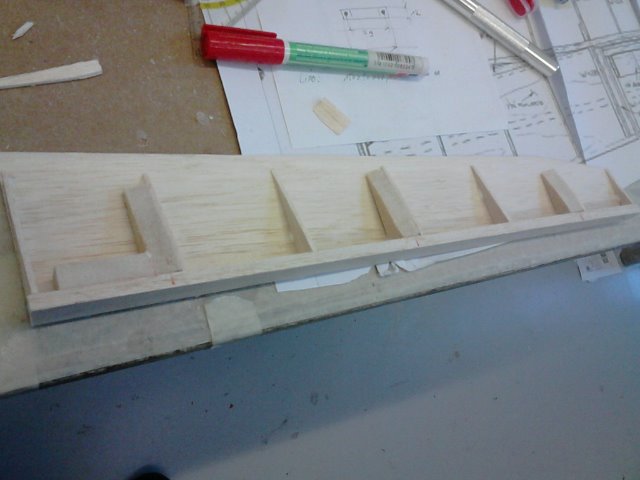

les flaps sont construits sur l'intrados avec un longeron avant et des nervures. des blocs balsa surmontés de plaques de multiplex sont intercalés entre les nervures pour recevoir les charnières. les guignols sont réalisés en multiplex et insérés en partie dans le longeron et un bloc de balsa. le tout est coffré en balsa 2mm

[Vous devez être inscrit et connecté pour voir ce lien]

le guignol sera invisible ainsi que la commande.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 20:28:32

l'aileron est construit de façon similaire que les flaps

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

les charnières utilisées sont des charnières type cylindriques légèrement intégrées dans l'aileron afin d'avoir un débattement plus réaliste.


Dernière édition par bob911 le Mar 11 Juil - 19:07:42, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Mer 1 Mar - 20:32:20

Raph a écrit:
Superbe présentation de ton projet et surtout un travail très soigné, toutes mes félicitations! continue dans se sens et surtout fais nous rêver...

MERCI!

merci à toi!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud

avatar

Messages : 1256
Points : 1338
Date d'inscription : 05/08/2014
Age : 32
Localisation : moustier sur sambre

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 0:24:12

Superbe bob ses vraiment un travail remarquable I love you je suis content de voir qu'il y a toujours des grand passionné d' avion sur le forum merci pour ses superbe photos hate de voir la suite Smile))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 18:15:10

les gouvernes....
[Vous devez être inscrit et connecté pour voir ce lien]

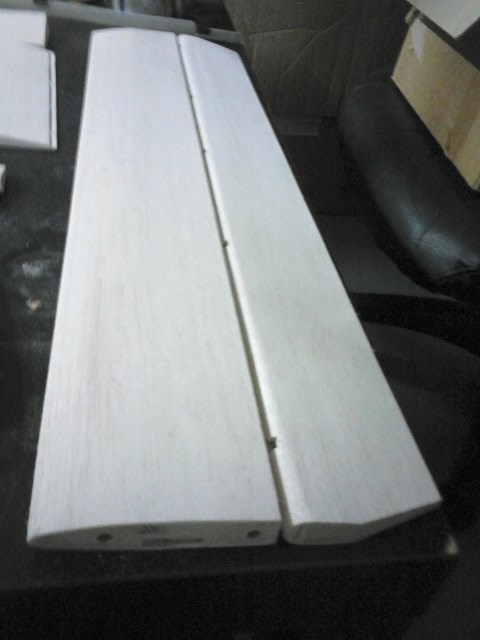

le plan fixe et la profondeur....

[Vous devez être inscrit et connecté pour voir ce lien]

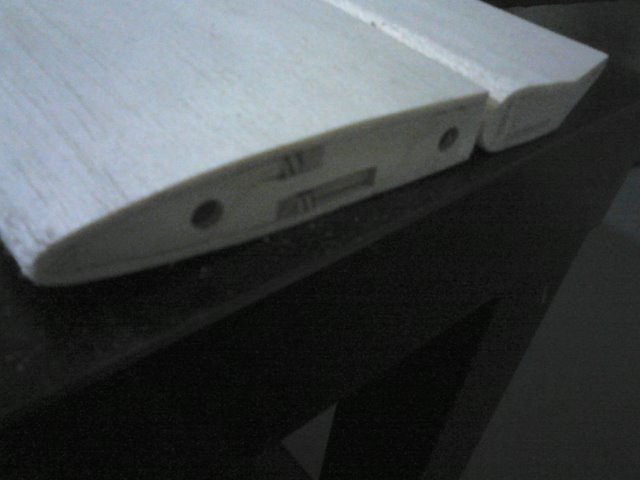

on peut voir les deux trous de guidage  et celui de la clé qui sera maintenue par une vis, car j'aimerais que tout soit démontable au cas où....

[Vous devez être inscrit et connecté pour voir ce lien]

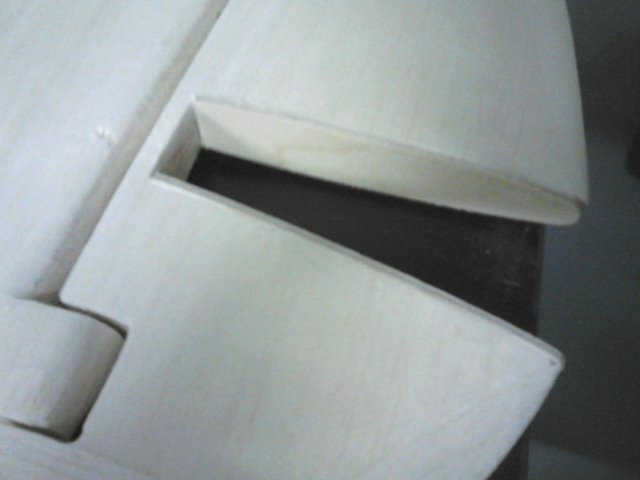

les charnières intégrées dans la gouverne.

[Vous devez être inscrit et connecté pour voir ce lien]

la gouverne sera actionnée par 2 guignols et tringlerie, une par poutre, et les servos seront dans les baies des trains principaux.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 18:26:43

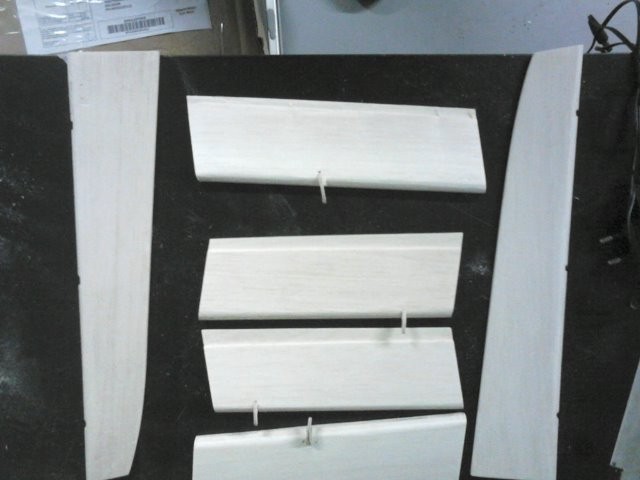

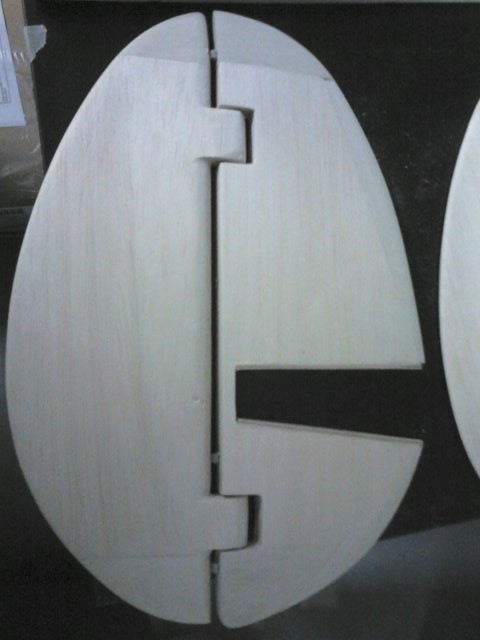

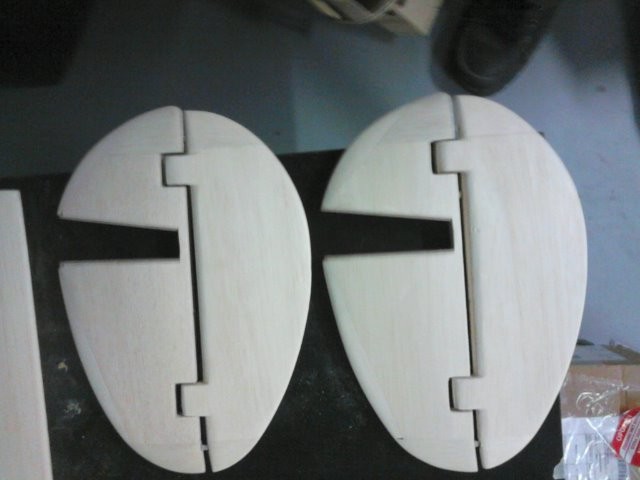

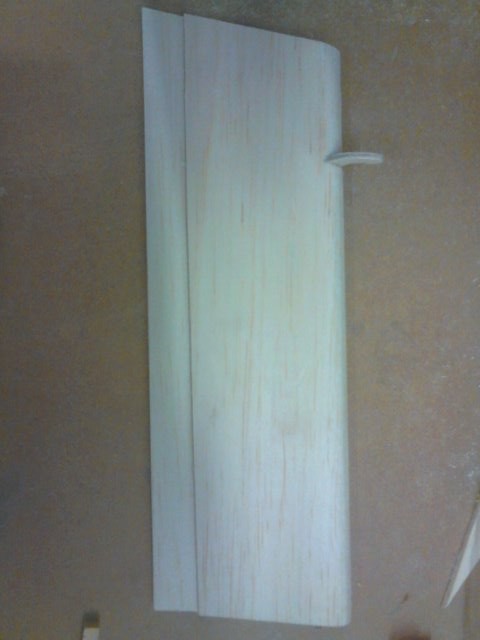

les plans verticaux et dérives...

[Vous devez être inscrit et connecté pour voir ce lien]

les charnières (4) seront également intégrées dans la gouverne

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

le plan fixe est construit à partir d'un longeron et les nervures sont fixées à l'avant de celui-ci. les bords d'attaque et les saumons sont en bloc de balsa. j'ai doublé les nervures qui se fixeront sur le fuselage avec du ctp 2mm

la gouverne est construite suivant le même procédé.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 18:49:23

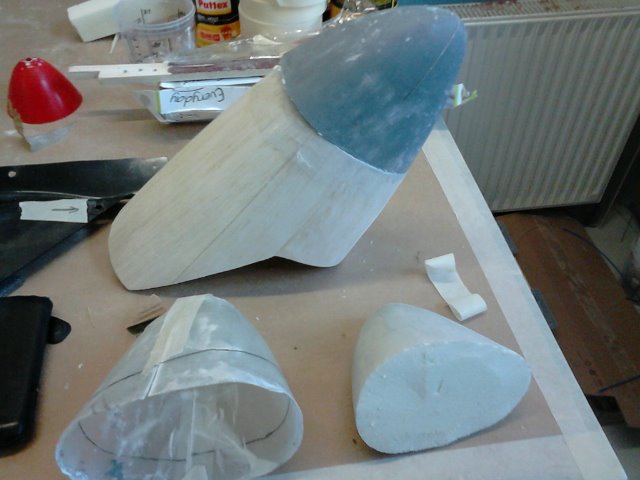

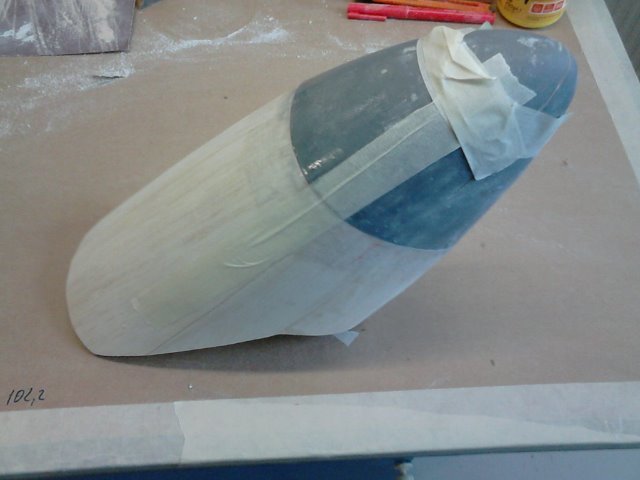

fabrication du nez en composite

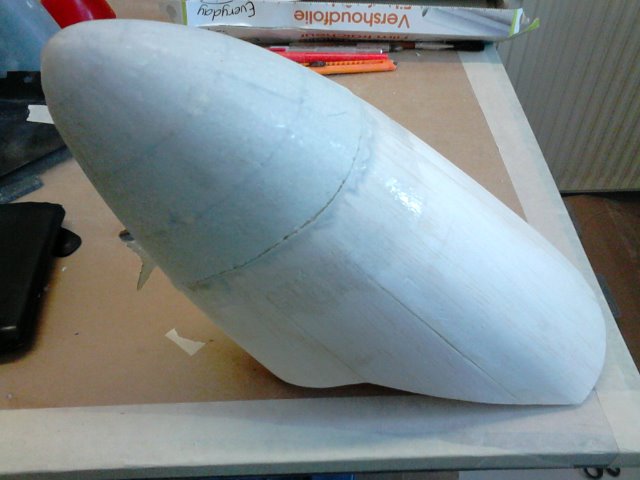

d'abord j'avais collé un bloc de mousse à l'avant du fuselage et poncé celui-ci à la forme souhaitée. ensuite j'ai enduit le tout avec du speed coat.
[Vous devez être inscrit et connecté pour voir ce lien]

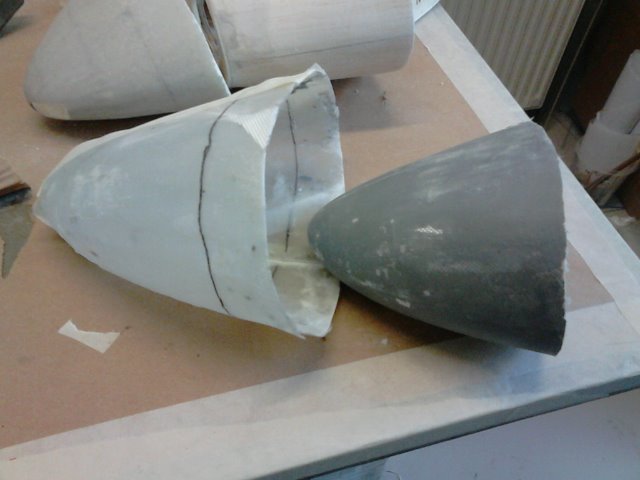

De là, après avoir appliqué un démoulant, j'ai enduit le nez avec 3 couches de fibre de verre très fine et du polyester.

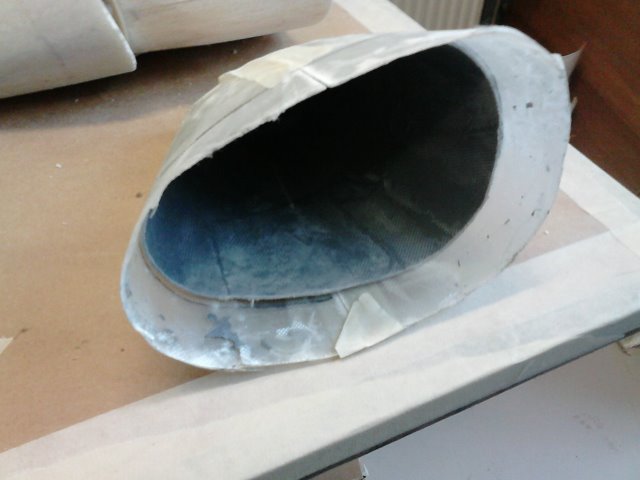

j'ai ainsi obtenu un moule et en répétant l'opération dans celui-ci, un nez en fibre de verre.

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

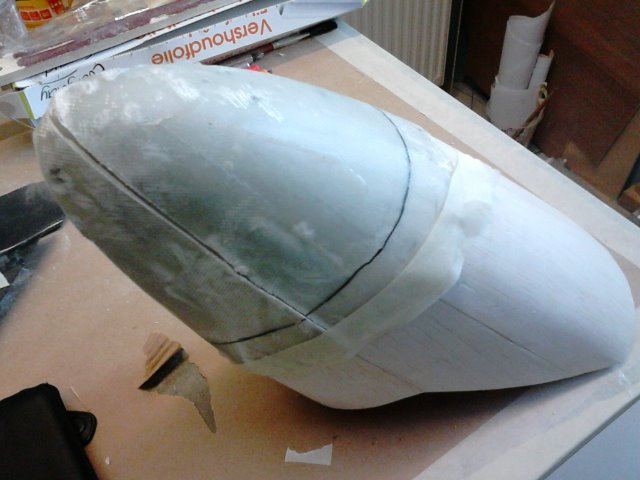

les fentes sur le nez sont dues au fait que j'ai du découper le moule (pas assez de démoulant sans doute) pour pouvoir retirer le nez.
cela disparaitra à la finition.

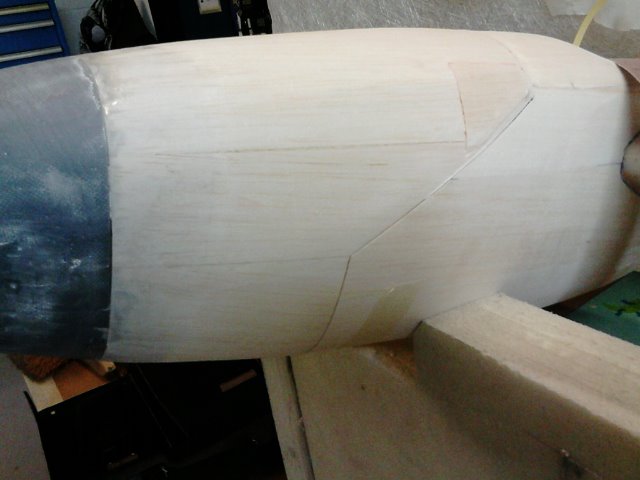

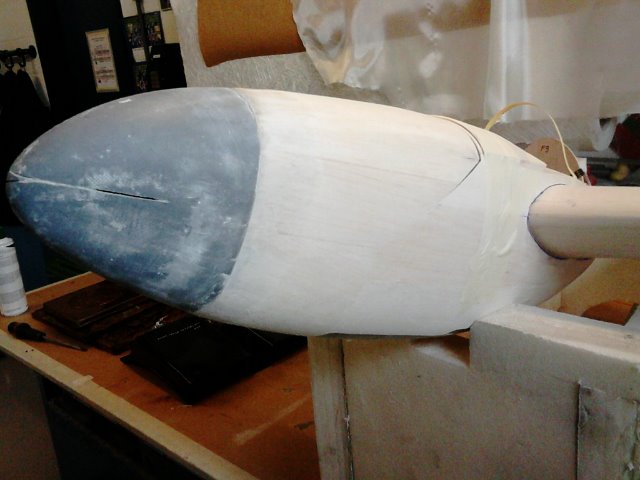

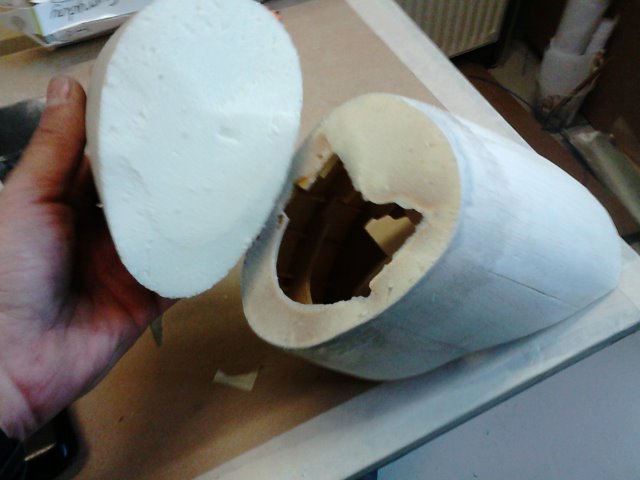

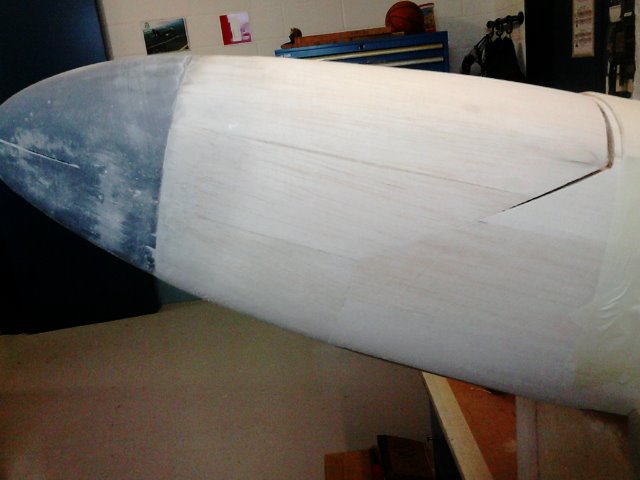

le nez en mousse est découpé, et celui en composite est ajusté.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

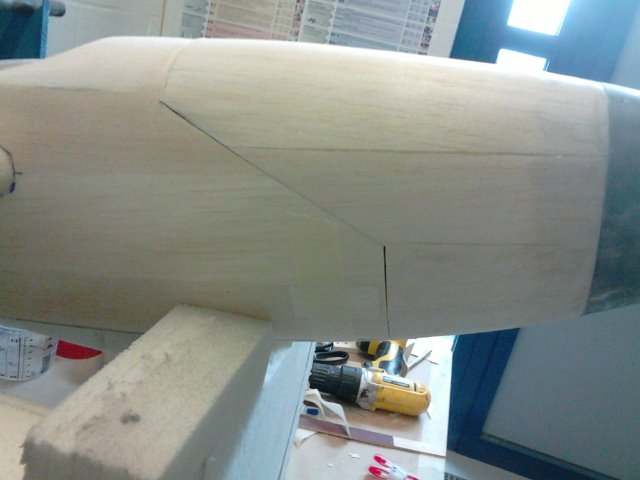

opération collage... une doublure plus étroite du couple 1 a été faite en ctp 2mm afin de créer un rebord sur lequel le nez vient s'emboiter. un fois l'ajustement fait, collage à l'époxy
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 19:00:57

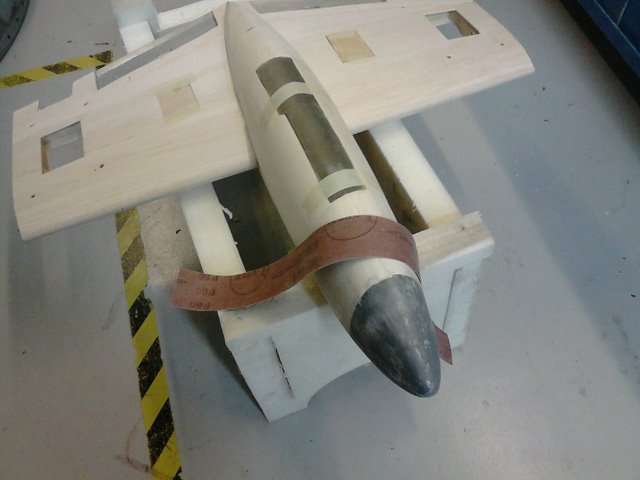

coffrage des ailes en balsa 2mm

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

bien sur les feux de nav et d'atterrissage sont déjà installés.

compartiments servos
[Vous devez être inscrit et connecté pour voir ce lien]

jonction: par tubes alu D16mm et pions de guidage

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 19:31:00

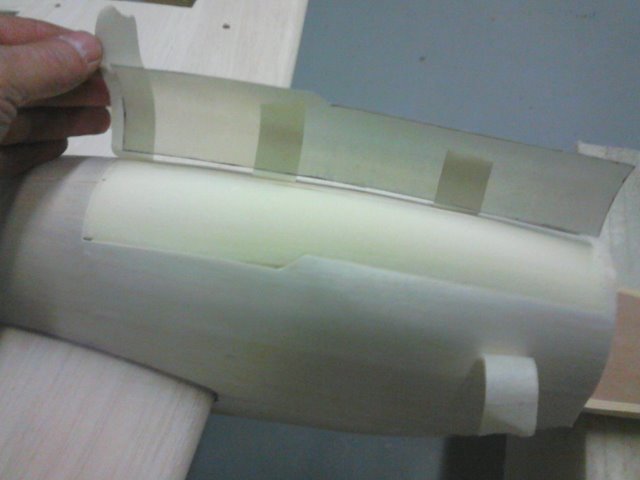

fabrication d'une trappe de train.

pour faire des trappes plus fines et plus légères, je les ai donc faites en fibre de verre.
d'abord j'ai inséré un bloc de mousse dans le compartiment du train, ensuite je l'ai poncé à la forme du fuselage.
Puis j'ai tendu par dessus une couche de cellophane avant d'enduire de polyester et de fibres (3couches)
il suffira de mettre un enduit de finition à l'extérieur pour supprimer le relief de la trame.
avant de démouler tracer le contour de la baie de train. avec une bonne paire de ciseaux on peut découper la trappe.

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 19:33:45

arnaud a écrit:
Superbe bob ses vraiment un travail remarquable I love you je suis content de voir qu'il y a toujours des grand passionné d' avion sur le forum merci pour ses superbe photos hate de voir la suite Smile))

merci !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 19:50:24

Travail de pro, Shocked rien à redire...!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 20:07:38

Raph a écrit:
Travail de pro, Shocked  rien à redire...!

Wink merci, juste de la patience ....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 20:15:21

le train qui équipera le modèle. 3 jambes alu amorties de belle facture et légères.
les mécanismes de rentées électriques qui sont assez costauds semble-t-il et qui effectuent leur mouvements en +- 6 sec. les trappes seront commandées par des micro servos, et le tout géré par un séquenceur.

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 20:37:51

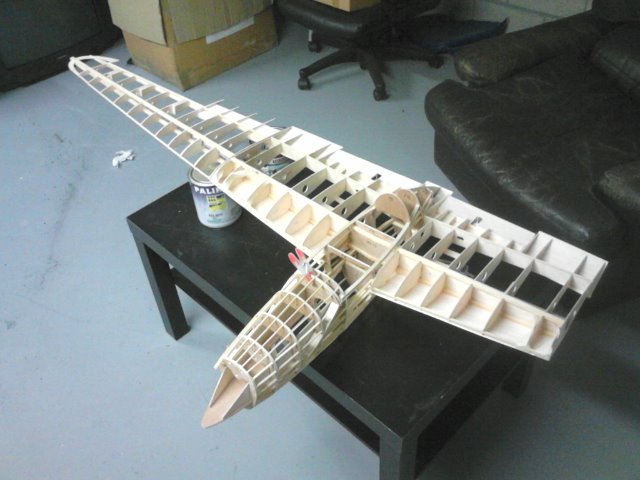

un premier assemblage...

pas mécontent, mais il aura des ajustements à faire.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

il faut veiller à l'alignement des poutres entre elles, avec le fuselage, au calage au bon angle, bref: parallélisme, symétrie, diagonales, ....un vrai jeux d'enfant!!!! Razz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud

avatar

Messages : 1256
Points : 1338
Date d'inscription : 05/08/2014
Age : 32
Localisation : moustier sur sambre

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 21:52:59

Pffff quel travail d'artiste.....tout est soigné.....magnifique  cyclops
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur
avatar

Messages : 15045
Points : 15879
Date d'inscription : 02/08/2014
Age : 42
Localisation : Fosses-la-ville

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Jeu 2 Mar - 22:55:29

Comme tu le dis mon ami Arnaud, il y a encore de vrais modéliste et tu n'es pas mal dans ton genre non plus! donc n'oublie pas de nous mettre un poste sur mon ex yak que tu as rafraichi à merveille! et surtout la vidéo d'un beau vol cet été!!!

Désolé pour cette parenthèse bob911 mais notre cher Arnaud est l'un des meilleurs pilote Belge et à le mérite d'être cité car il est très discret malgré son énorme talant!

Ceci vient à me dire, si tu veux ne pas prendre de risque avec ton p38 une fois fini, demande lui une double commande pour ton premier vol avec cette merveille! car je pense que lui seul sais rattraper les avions dans n'importe quelle circonstances... Conseil d'ami! Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Ven 3 Mar - 17:02:26

pas de soucis pour les commentaires!!! et pourquoi pas !!!! en mode 2 alors Wink y en a pas beaucoup qui volent comme moi au club....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud

avatar

Messages : 1256
Points : 1338
Date d'inscription : 05/08/2014
Age : 32
Localisation : moustier sur sambre

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Ven 3 Mar - 19:32:25

Ses vrai je n'aime pas me venter du tout merci pour ton message raph  Embarassed j ouvrirait un poste pour le yak en rentrant du travail Smile) se qui est sur bob si tu as le moindre soucis je te conseillerai le mieux possible pour quoi que se soit Wink je suis en mode 1  lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 4 Mar - 7:40:48

cool merci!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 4 Mar - 8:12:08

présentation du fuselage avant, la forme en Z de la jonction des 2 parties ne facilite pas les choses....
pour éviter les soucis, il faut construire les 2 structures ensemble, et les coffrer ensemble. malgré cela, il y a de l'ajustage à faire

pose à l'état brut
[Vous devez être inscrit et connecté pour voir ce lien]

après ponçage... c'est déjà mieux.
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bob911



Messages : 163
Points : 183
Date d'inscription : 30/08/2016
Age : 52
Localisation : saint ghislain

MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8   Sam 4 Mar - 8:17:36

ponçage du fuselage.

pour avoir des formes bien rondes ( Very Happy ) j'utilise le ruban abrasif 120gr. faut y aller doucement mais ça fonctionne bien.

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: CONSTRUCTION P38 LIGHTNING 1/8

Revenir en haut Aller en bas

CONSTRUCTION P38 LIGHTNING 1/8
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» CONSTRUCTION P38 LIGHTNING 1/8
» Quel(s) métier(s) faire pour travailler dans la construction des attractions
» Choix des fibres et de leur grammage pour la construction?
» La construction du Parc Walt Disney Studios
» Project LighTning... UE

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La passion de l'aéromodélisme  :: Forum :: Construction Perso :: Réalisations des Membres-
Sauter vers:
